界面嵌入python控制台¶

约 526 个字 40 行代码 8 张图片预计阅读时间 2 分钟

脚本名字：PyVistaConsole.py。

通过在界面中嵌入python控制台，可以实现用脚本操作视图中的图形，更有利于自动化处理。效果如下：

内置方法¶

在控制台上可以使用pyvista的内置方法进行模型操作，比如：添加场变量、查询模型信息等。每次运行命令时按下内置的快捷键：Shift+Enter，即可运行。

`add_mesh`¶

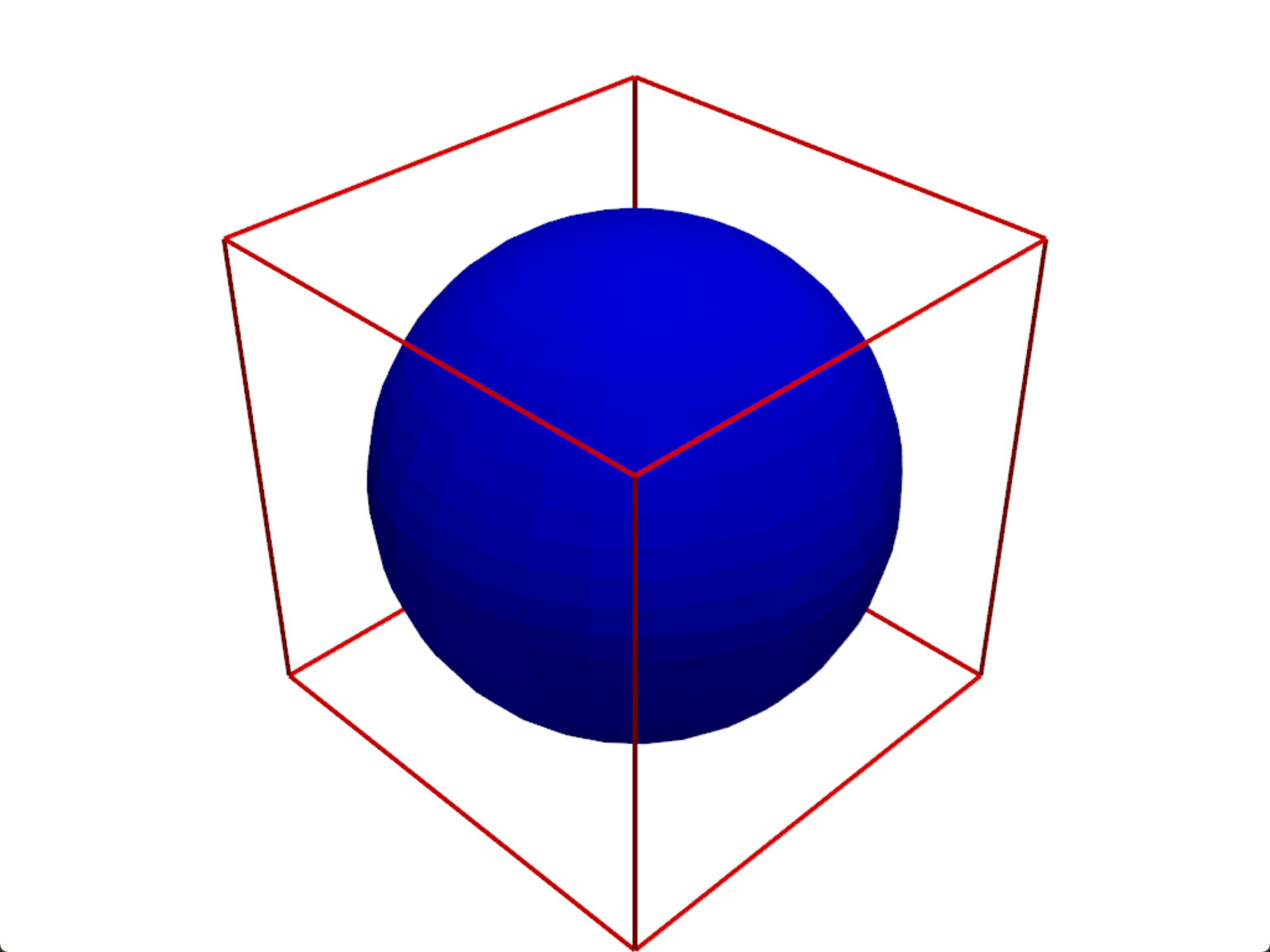

在使用pyvista进行绘图时，常常在最后使用.show将图形绘制在pyvista产生的窗口内，比如：

Code运行结果

import pyvista as pv
mesh = pv.Cube()
another_mesh = pv.Sphere()
pl = pv.Plotter()
actor = pl.add_mesh(
    mesh, color='red', style='wireframe', line_width=4
)
actor = pl.add_mesh(another_mesh, color='blue')
pl.show()

然而，在界面设计时，如果希望将图形绘制在我们自己设计的界面中，就不能使用 .show 方法。如果继续使用该方法，图形将会绘制在独立于我们设计界面的窗口中（由 PyVista 内部生成）。

因此，内置一个add_mesh，用于初次绘制pyvista的图形，使之可以绘制在我们自己设计的界面中，如开头所示的效果，在使用时与pyvista.plotter.add_mesh里面的参数控制是一致的。

from pyvista import examples
mesh = examples.download_dragon()
mesh['scalars'] = mesh.points[:, 1]
add_mesh(mesh, cmap = "plasma")

在我们设计的界面控制台中，只需上面的命令，就可以绘图了，不需要再plotter.show()。

`update_mesh`¶

当我们绘制图形后，还需要再修改绘图参数，这时内置了一个update_mesh方法，用于修改绘图参数，使用时：

update_mesh(cmap = "coolwarm")

即可对图形进行修改。

`clear_plot`¶

另外内置了一个方法，用于清除绘图区：clear_plot()

`clear_console_output`¶

该命令可以清除文本输出区的历史记录，clear_console_output()。当然为了使用方便，在每次运行命令时都会清除历史记录。

案例¶

Pyvista绘图¶

Pyvista绘图命令界面命令行

N_SPHERES = 1_000_000
rng = np.random.default_rng(seed=0)
pos = rng.random((N_SPHERES, 3))
rad = rng.random(N_SPHERES) * 0.01
pdata = pv.PolyData(pos)
pdata['radius'] = rad
pdata.plot(
    style='points_gaussian',
    emissive=False,
    render_points_as_spheres=True,
)

N_SPHERES = 1_000_000
rng = np.random.default_rng(seed=0)
pos = rng.random((N_SPHERES, 3))
rad = rng.random(N_SPHERES) * 0.01
pdata = pv.PolyData(pos)
pdata['radius'] = rad

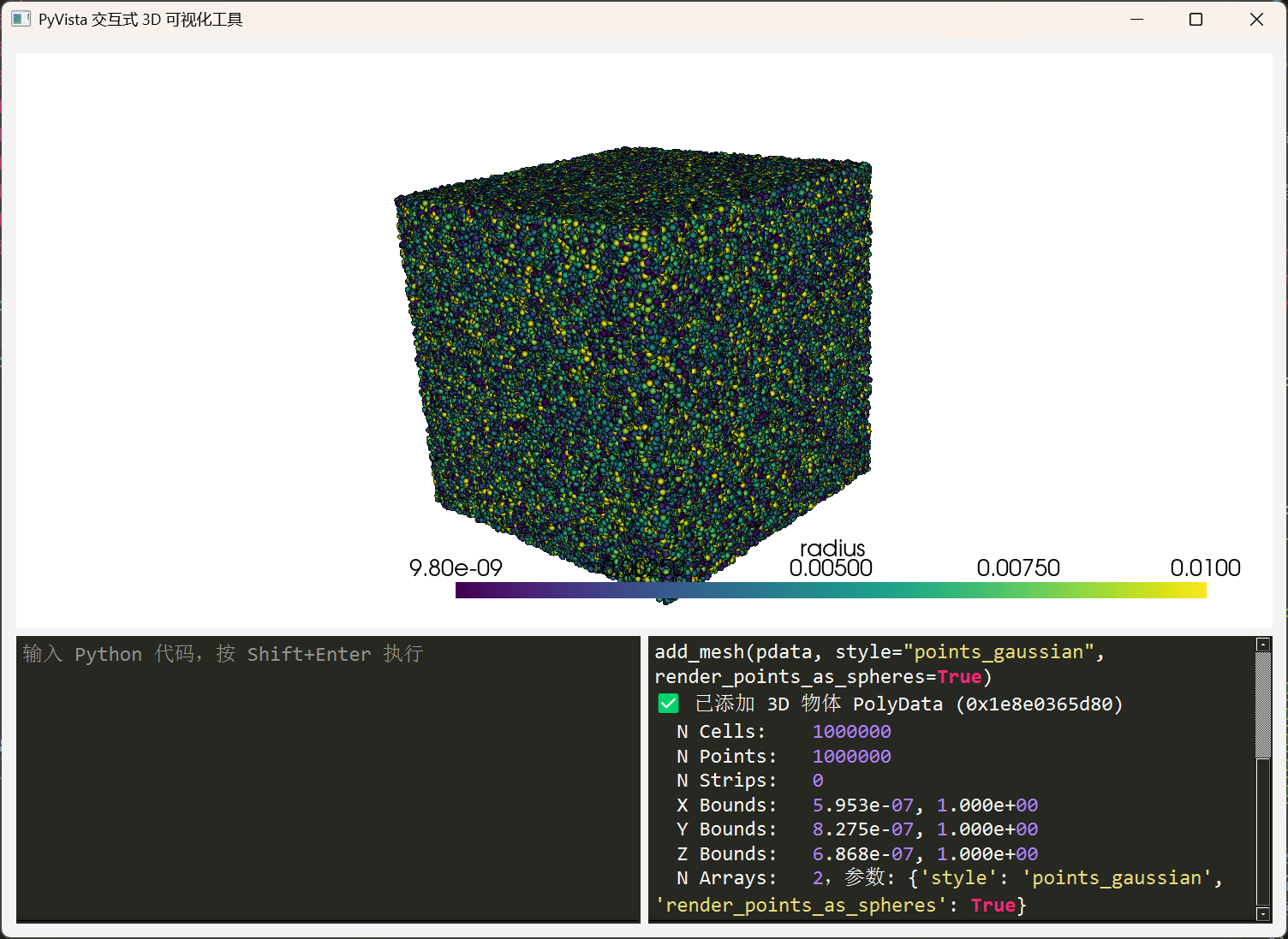

add_mesh(pdata, style="points_gaussian", render_points_as_spheres=True)

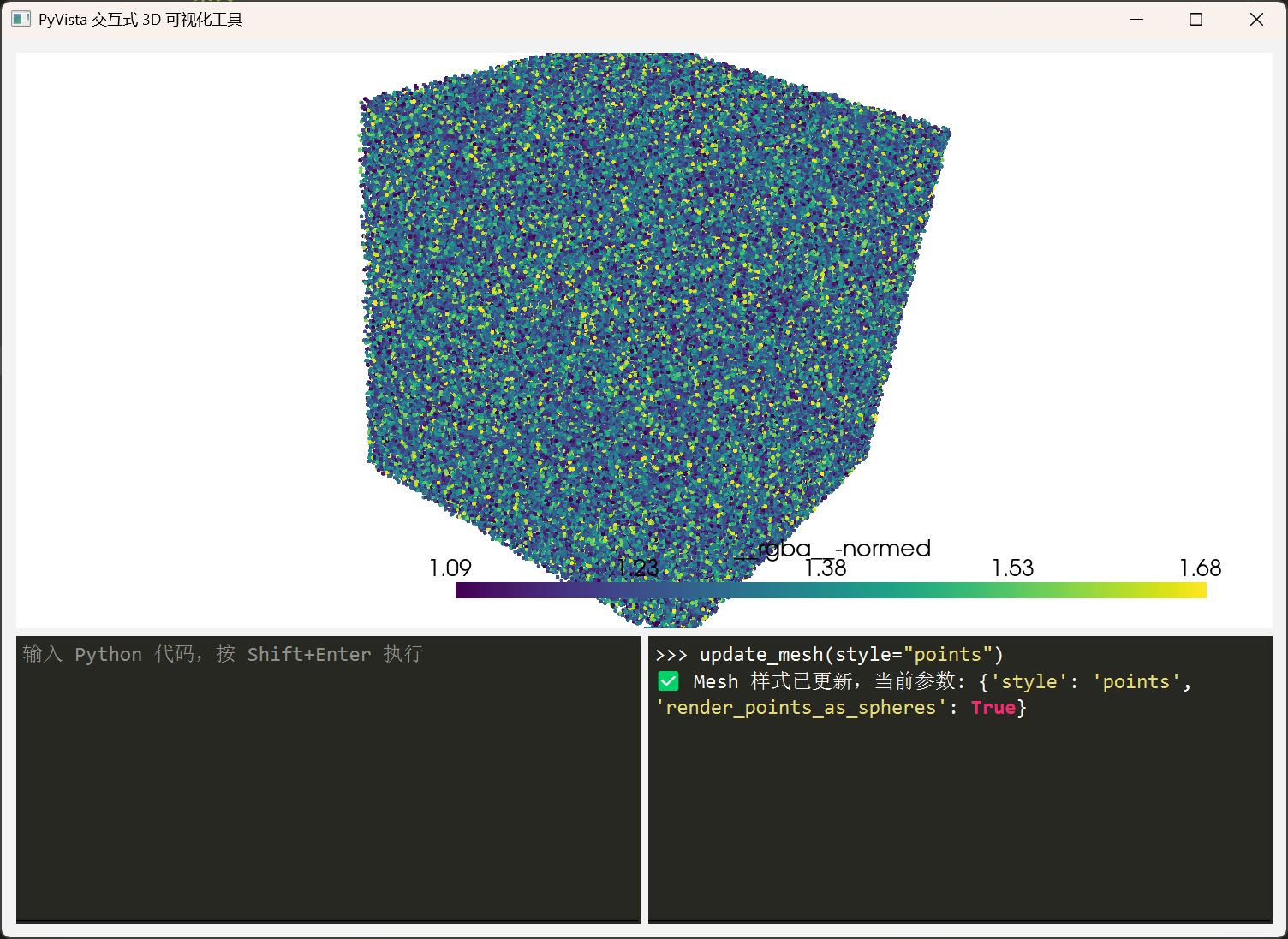

现在对绘图参数进行修改：update_mesh(style="points")

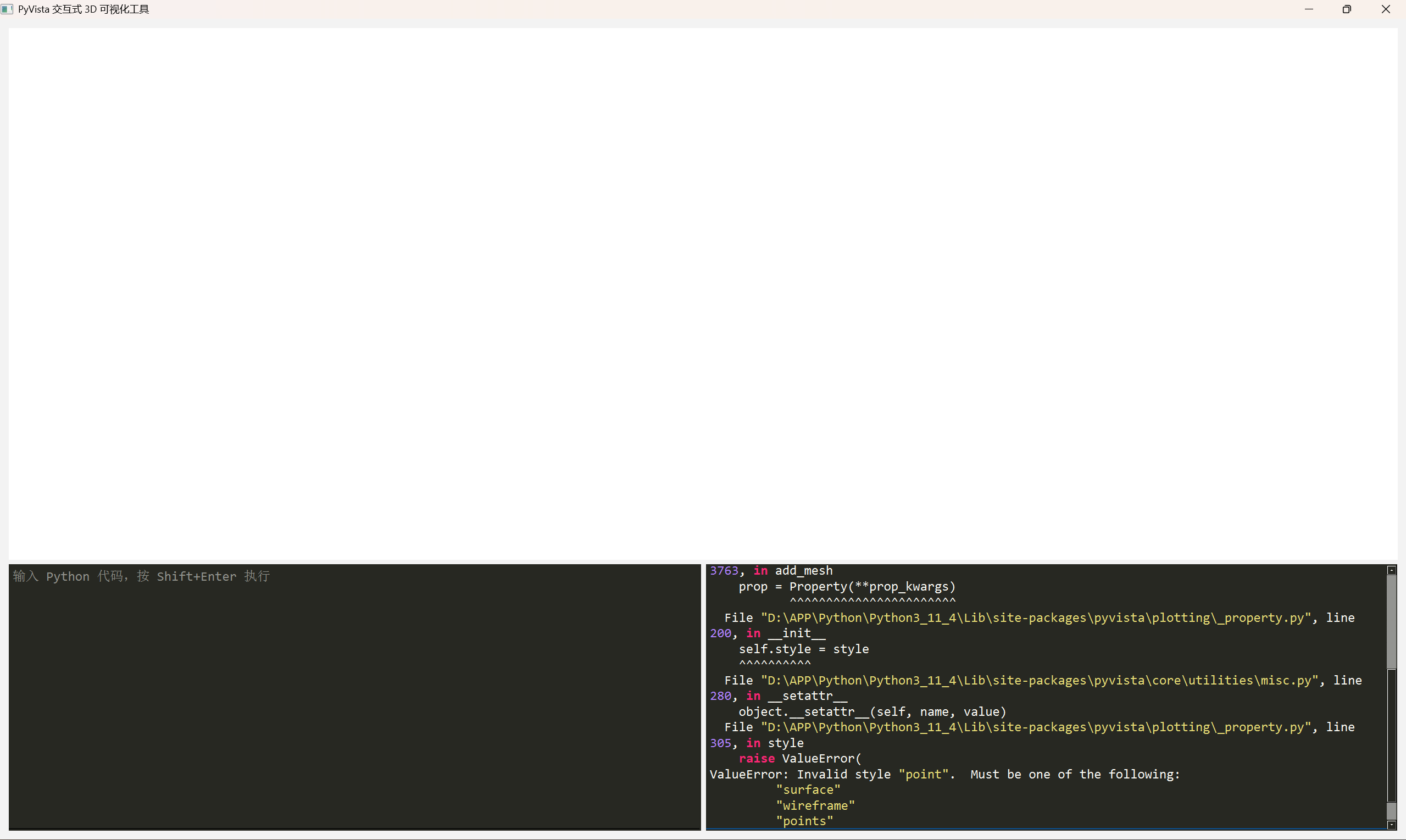

如果说我们不小心写为update_mesh(style="point")，文本输出区也会显示错误信息：

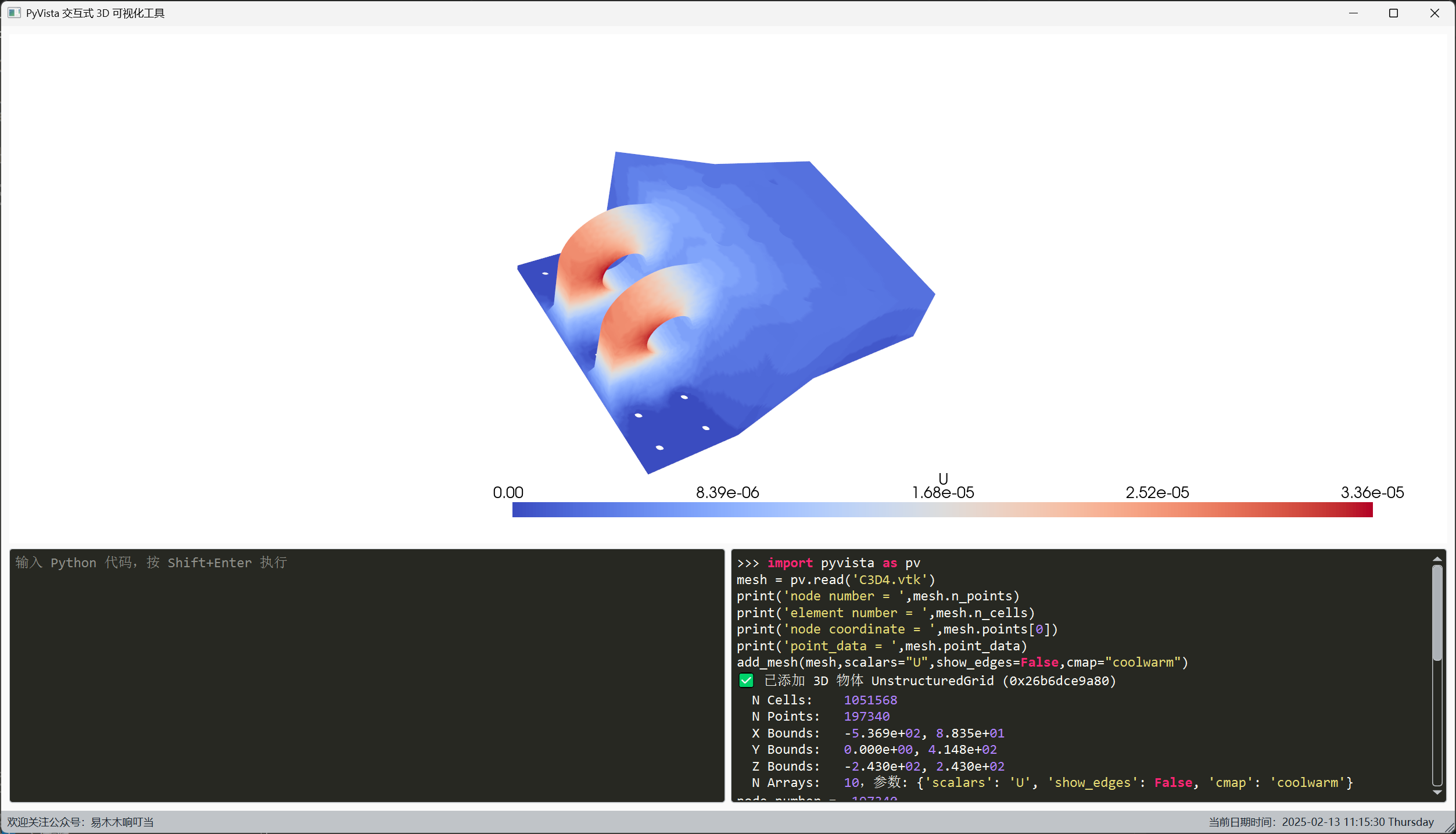

导入vtk文件进行绘图¶

import pyvista as pv
mesh = pv.read('C3D4.vtk')
print('node number = ',mesh.n_points)
print('element number = ',mesh.n_cells)
print('node coordinate = ',mesh.points[0])
print('point_data = ',mesh.point_data)
add_mesh(mesh,scalars="U",show_edges=False,cmap="coolwarm")

通用脚本功能¶

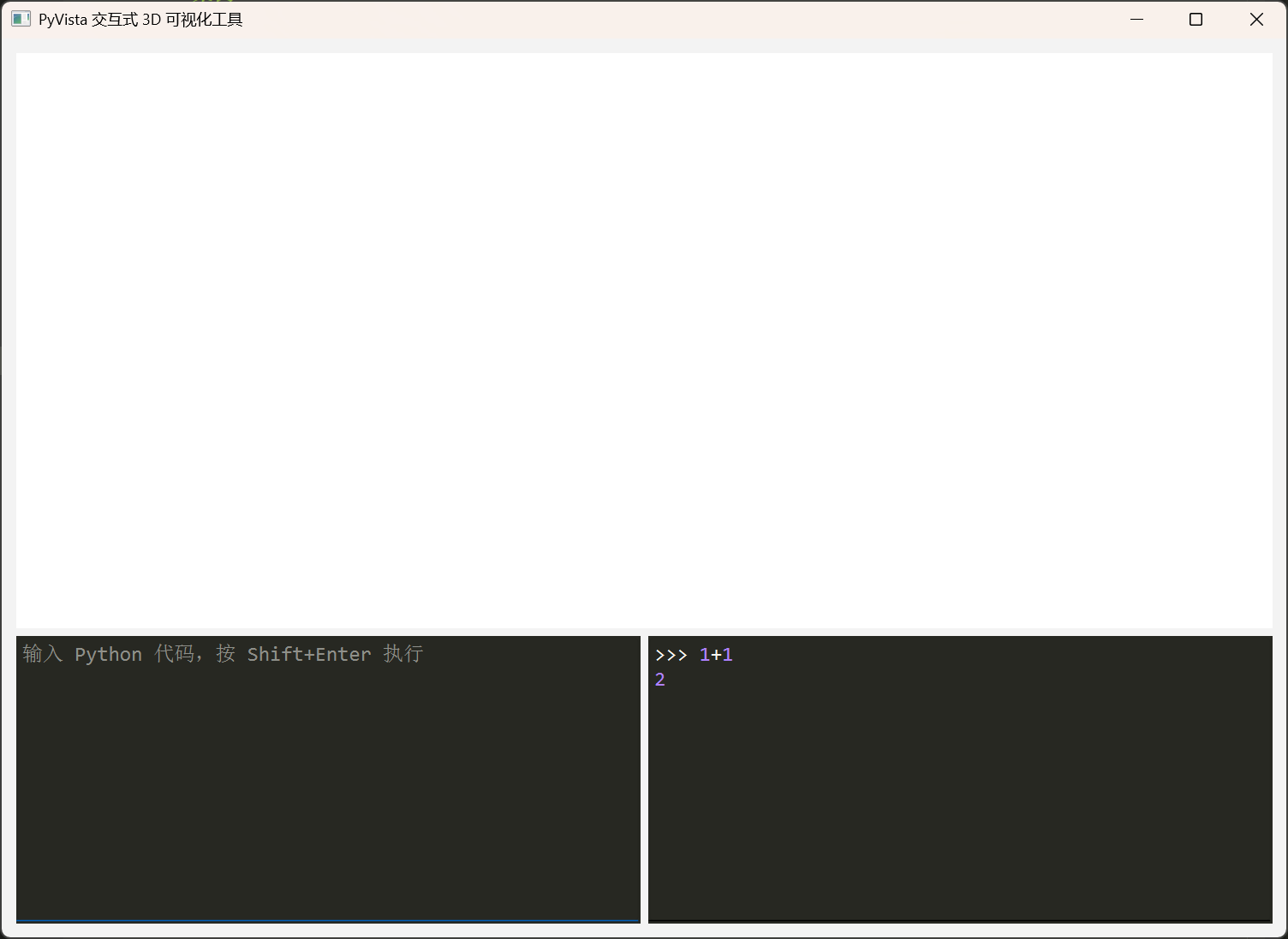

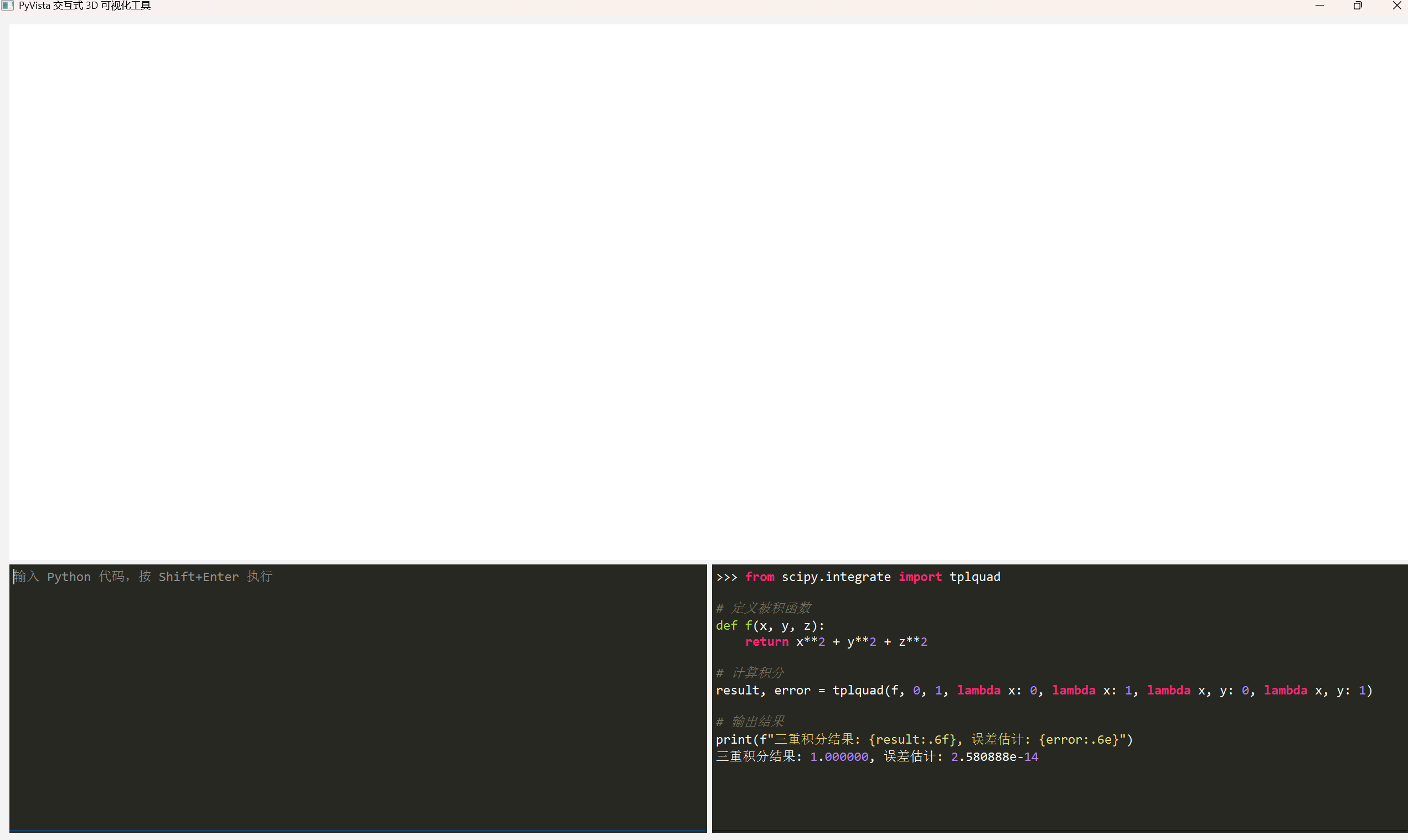

现在试一下通用的脚本功能，就将它当作一个python解释器；
