TransferMatrix: 导出Abaqus刚度矩阵¶

约 565 个字 5 张图片预计阅读时间 2 分钟

木木自研的小工具：TransferMatrix，主要用于导出 Abaqus 中各种刚度矩阵，方便和自研的程序进行实时对比，基于 Pyside6 搭建的软件界面，用户仅需导入 inp 文件，就可以自动调用电脑内的 Abaqus 进行计算分析，不受限于 Abaqus 版本，可以导出：

单元刚度矩阵
单元质量矩阵
单元分布节点荷载列阵
整体刚度矩阵
整体质量矩阵
可选是否导出后打开 Matlab ，并保存为 mat 文件
默认保存的格式为 csv，用户可以直接在TransferMatrix 中查看
可选是否保存整体刚度/质量矩阵为稀疏矩阵/全矩阵形式

软件界面见下图：

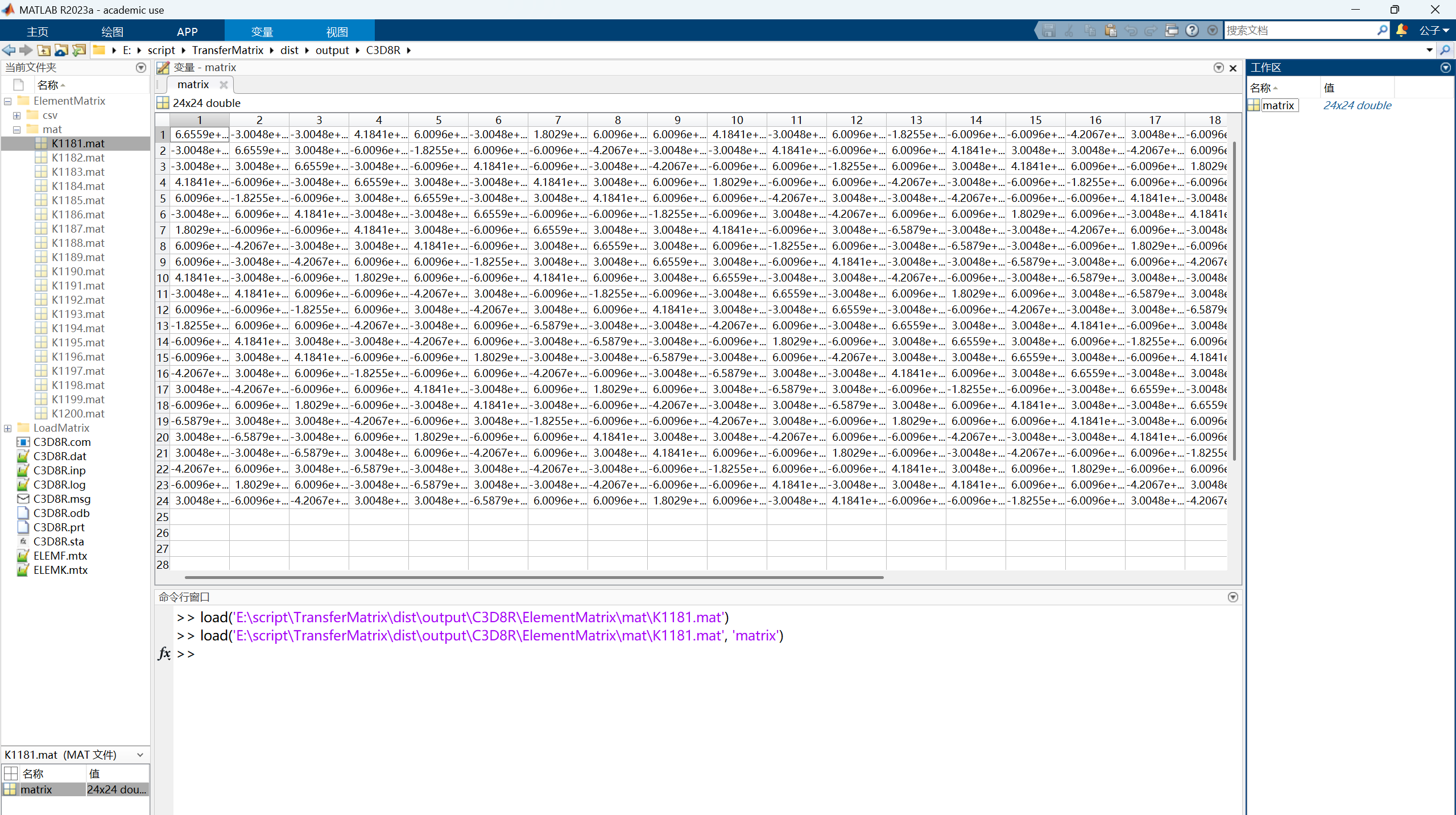

若勾选导出后打开matlab，可直接查看：

软件实现原理¶

flowchart TD
    A[启动软件] --> B[选择INP文件]
    B --> C[解析装配模块内单元集和密度参数]
    C --> C1{INP内有密度参数吗？}
    C1 -- 有 --> D{选择导出矩阵类型}
    C1 -- 没有 --> C2[提示：未检测到密度参数，不能导出质量矩阵]
    C2 --> D
    D -->|刚度| E1[选择刚度矩阵单元集（仅限装配模块内）]
    D -->|质量| E2[选择质量矩阵单元集（仅限装配模块内）]
    D -->|载荷| E3[选择载荷矩阵单元集（仅限装配模块内）]
    E1 & E2 & E3 --> F[配置其他参数]
    F --> G[点击开始导出]
    G --> H[生成Abaqus命令并运行]
    H --> I[导出矩阵文件 CSV/MAT]
    I --> J[刷新树状图和表格]
    J --> K[用户查看矩阵]
    G --> L[日志区显示进度和异常]
    L --> J
    I --> M{勾选自动打开Matlab?}
    M --是--> N[自动打开Matlab]
    M --否--> O[手动查看结果]

使用注意事项¶

软件启动速度较慢，需要有点耐心，鄙人对于 PySide 的打包技术认识有限
若 inp 文件内没有密度参数，是不能导出质量矩阵的，建议在动力类型的分析步中进行导出质量矩阵
非协调单元和杂交单元只能输出质量矩阵
在输出载荷列阵时，Abaqus 产生的是单元节点的分布载荷，如果没有这中载荷类型，也是无法导出的
建议再导入 inp 文件之前，确保这个文件能在 Abaqus 上跑通，本软件只是负责转换刚度矩阵
不支持在TransferMatrix 中查看整体刚度/质量矩阵，因为一般情况下全局矩阵尺寸很大，可选择导出至 Matlab 中进行查看

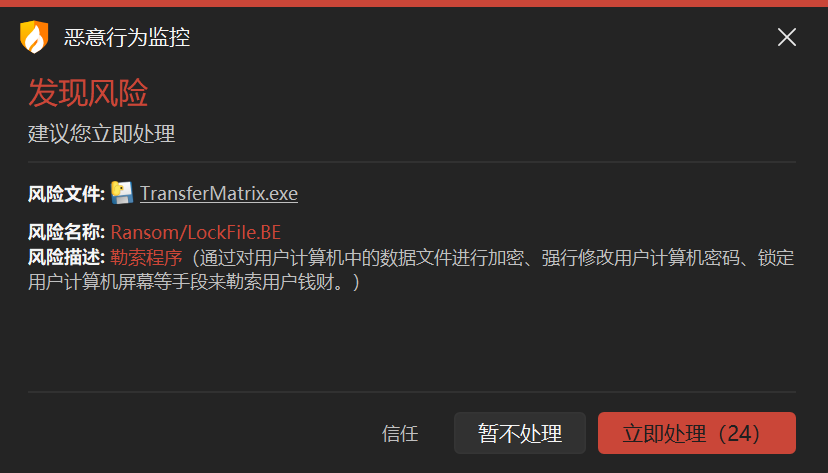

如果出现风险提示，请选择信任：
软件同级目录放置的config.json文件，里面配置的是本地的 abaqus.bat 和 matlab.exe 目录，建议用 everything 工具搜索出这两个的安装位置，复制进去即可。这样做的目的是避免全局检索两者的位置，占用时间。

获取方法¶

点击下方小程序，输入：【TransferMatrix】，即可获取下载链接。

Tip

本软件完全免费，使用过程中出现 bug，请联系邮箱：yimumumfea@163.com，附带 bug 具体情况，最好有图。
